技术实践｜技术实践 | 如何给NVMe做RAID

2023年06月14日

1 传统RAID

硬盘阵列（Redundant Arrays of Independent Disks，RAID），是由很多块独立的硬盘，组合成一个容量巨大的硬盘组。

1.1 阵列卡

现如今，基本所有的服务器都通过RAID卡对硬盘进行管理。硬盘插入到服务器的槽位后由背板的线缆连接RAID卡进行一个统一的管理，然后提供给操作系统，操作系统不能直接使用硬盘。

以下为一些常见的RAID级别：

RAID 0
将数据分成若干相等大小的数据块，把他们写在不同的硬盘上，以独立的方式实现多块硬盘的并读访问，并发执行I/O操作。基本能够发挥出所有硬盘的性能，但是RAID0没有冗余机制，硬盘越多固然性能越好，然而出现故障导致卷组不可用的概率也越高。建议配合上层应用能够提供冗余的场景一起使用。

RAID 1
当上层数据下发时，会将数据完全一致地写在两块硬盘上，实现数据冗余，可以用两块硬盘中读取数据，提升读性能。当一块硬盘发生故障，系统自动从另一块硬盘读取数据，提高可靠性，但是成本更高，适用于对数据可靠性要求高的应用，如：将系统盘放在RAID 1上面。

RAID 5
将数据和相对应的奇偶校验信息分别存储在不同的硬盘上，奇偶校验信息占一个硬盘的空间，允许损坏一个硬盘。当一个硬盘损坏时，可以根据剩余的数据和相对应的奇偶校验信息计算出损坏的数据，恢复数据时性能会受到较大的影响。RAID 5写性能偏低，尤其是随机写性能，建议在读写不太频繁的场景上使用，如：用作数据备份。

RAID 6
与RAID 5 相似，拥有两套独立的奇偶校验信息，可以允许损坏两块硬盘。

1.2 缓存策略

RAID卡除了将硬盘组建不同RAID级别的功能之外，还能提供加速读写的缓存功能。

每张RAID卡都拥有大小不等的缓存。

Read Policy
1、Read Ahead：预读缓存模式，将当前读取的后续块数据也预先读取保存在缓存中，可以快速对应后续的读取操作。当第二次读取相同的数据时，不需要再次从硬盘里面读取数据，频繁读取的热点数据保存在缓存中，可以大大提升读性能。
2、No Read Ahead：不通过缓存进行读取操作。

Write Policy
1、Write Back：WB回写模式，该模式会将上层的数据先写入RAID卡缓存当中，再将缓存中的数据写入硬盘中，对于上层应用而言，当数据写入缓存中时就已经认为落盘成功了，因此WB模式可以提升写性能。
2、Write Througt：WT直写模式，该模式会直接将数据写入到硬盘当中。

开启WB模式的前提是RAID卡带有电池，确保在服务器断电的情况下依然能将缓存里面的数据写入硬盘中。当服务器的RAID卡电池出现故障或者电量不足的情况，WB模式会被强制切换成WT模式，防止出现数据丢失，然而读策略不会受到任何影响，这是因为写到缓存里面的数据是脏数据，与硬盘里面的数据不一致，而读到缓存里面的数据与硬盘里面的数据完全一致，即使丢失了也没有任何关系。

WB模式能够提升写性能，这有个前提是上层下发的数据量不大，可以被RAID卡缓存所容纳，但是当上层下发大量数据时，缓存很快就会被击穿。我们可以通过一个实验去验证，将一块硬盘的写策略调整为WB模式，然后利用fio工具去模拟上层数据下发

可以看到，当上层有大量数据下发时，缓存很快就被击穿，写性能呈现断崖式下划

1.3 性能对比

上文提到了各个RAID级别的特点及优劣势，下面我们通过fio工具测试，直观的感受一下不同RAID的性能。

一块盘RAID0基本可以发挥这块盘的所有性能，通过以上测试数据可以发现：

RAID1使用两块盘，读能发挥出两块盘的性能，而写性能基本与单块盘一致，说明可以同时从两块盘读取不同的数据内容，而写时需要将相同的数据写在两块盘中。
RAID5使用三块盘，读能基本能发挥出三块盘的性能，但是写性能不高，尤其是随机写性能更是惨不忍睹

2 VROC

现如今，对硬盘的性能要求越来越高，SATA、SAS因为本身的缺陷，性能基本不会超过600MiB/s，因此对NVMe盘的需求越来越多，尤其是数据库等对底层硬件性能要求比较高的行业。

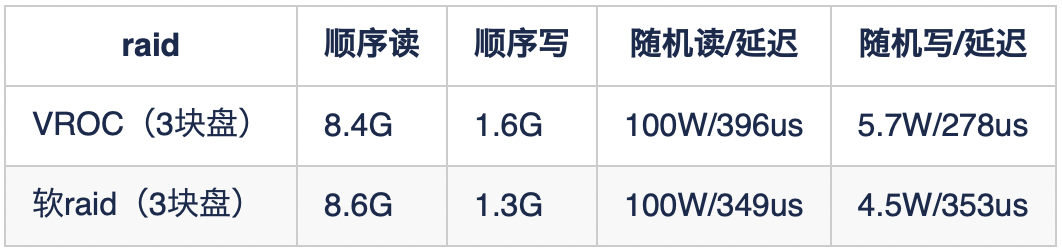

NVMe盘直通到cpu，无法通过RAID卡进行管理，因此也不能通过RAID卡去创建不同的RAID级别。目前给NVMe做raid的方式有两种，一种是软RAID，另一种是Intel VROC

软RAID
软RAID的实现没有硬件参与，完全通过软件模仿磁盘阵列的方式来实现，通过CPU内核计算RAID逻辑
Intel VROC
Intel VROC 是一种混合 RAID 解决方案。它的属性与硬件 RAID 类似，是因为英特尔卷管理设备（英特尔 VMD）的一项关键芯片功能是通过新的英特尔至强可扩展处理器提供的。英特尔虚拟 RAID on CPU （VROC）利用英特尔 VMD 来聚合 NVMe 固态盘，从而实现可引导 RAID。英特尔 VROC 还具有软件 RAID 等属性。例如：它使用一些 CPU 内核来计算 RAID 逻辑。由于这种软件与芯片相结合，英特尔 VROC 称为混合 RAID 解决方案。

2.1 VROC的使用方式

目前，英特尔至强可扩展处理器基本都支持VMD，但是并不是cpu支持就可以使用VROC了，需要满足以下几个条件：

1.VMD是一个比较新的技术，需要将服务器的引导模式调整为UEFI引导模式。

2.需要VROC Key，Intel VROC 是一种通过 OEM 或 ODM 与支持服务级别协议一起销售的许可产品。Intel VROC 硬件密钥是获取Intel VROC 软件许可的机制。某些 OEM/ODM 通过在其主板上添加密钥标头，构建了支持Intel VROC 的服务器和工作站。每个VROC Key的售价在100美金左右。
